Tiêu chuẩn ren BSP, NPT, BSPT,BSPP và G

TIÊU CHUẨN CÁC REN BSP,NPT, BSPT,BSPP - CÁCH PHÂN BIỆT CÁC REN CƠ BẢN TRONG THỦY LỰC  BSP,NPT, BSPT,BSPP

1. Ren tiêu chuẩn châu âu BSP
2. Ren NPT (NPT thread) – NPT tiếng anh là National Pipe Taper là ren theo tiêu chuẩn Mỹ và Canada.
3. Ren BSPT (hay còn gọi là ren PT hoặc ren R)
4. Ren BSPP là chuẩn Anh Quốc  nhưng cũng được sử dụng nhiều ở châu âu

Lịch sử ra đời các tiêu chuẩn ren BSP, NPT, BSPT và BSPP

Trong suốt thế kỷ 19, khi một nhà sản xuất các sản phẩm thủy lực và khí nén các nhà sản xuất thường làm các ren theo ý của mình mà không theo tiêu chuẩn chung.Do vậy mỗi nhà sản xuất có một tiêu chuẩn thiết kế ren kết nối khác nhau.

Cho đến khi Ông Joseph Whitworth là một kỹ sư cơ khí người Anh xuất hiện, Các ren có tên gọi Whitworth được sử dụng cho đến ngày ngay là tiêu chuẩn sử dụng chung cho nhà sản xuất nhằm để kết nối các đầu nối với nhau được dễ dàng. Loại ren này được chọn làm tiêu chuẩn để kết nối các đường ống vì khi một trong các ren của nó bị cắt đi, nó sẽ trở thành ren tự hàn kín, khiến nó trở thành ren BSP (hay còn gọi là Ren đường ống tiêu chuẩn Anh).

Tổng quan về ren tiêu chuẩn chung trên toàn Châu Âu  (Ngoại trừ Bắc Mỹ) – Ren BSP (British Standard Parallel) hay còn gọi là ren G (Gas thread)

Đây là ren côn có góc được tạo giữa đỉnh và đáy ren là 55 độ, dùng để ghép nối các đầu đực (male) và đầu cái (female) trong nghành thủy lực  đường ống… và có hai dạng là ren thẳng gọi là ren BSPP và ren côn là ren BSPT

Chi tiết về ren BSPT

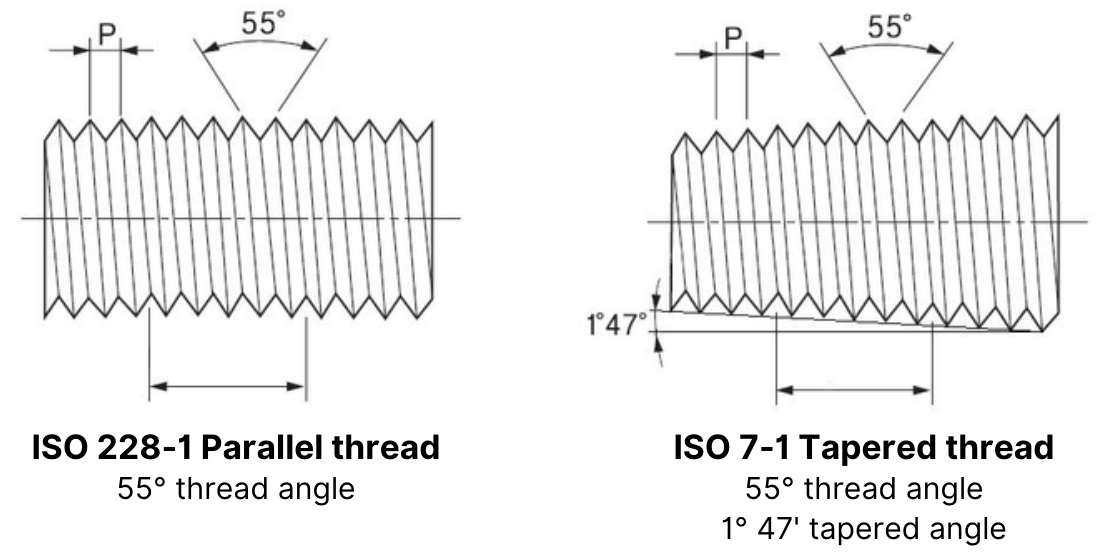

Ren BSPT (hay còn gọi là ren PT hoặc ren R) đây là chuẩn kết nối ren của Anh đây là ren côn, nghĩa là đường kính của ren thay đổi dọc theo chiều dài của ren và có góc chân ren là 55 độ, như hình bên dưới

Chi tiết về ren BSPP

Chuẩn kết nối BSPP đây là ren thẳng nghĩa là đường kính của ren không thay đổi theo dọc chiều dài của ren và có góc chân ren là 55 độ. Ren này khả năng chịu áp được hình thành do một vòng đệm nằm ở giữa đầu đực và đầu cái.

Ren này khi ghép nối đầu đực và đầu cái với nhau thì việc làm kín được tạo ra bởi ren được và ren cái ghép nối với nhau đạt đến một giới hạn lực đủ lớn để giữ áp suất

Chi tiết về ren NPT

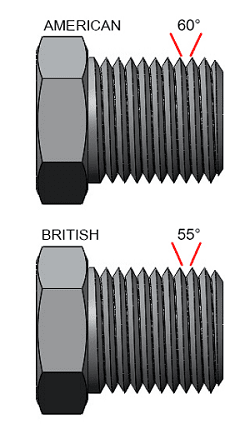

Ren NPT (NPT thread) – NPT tiếng anh là National Pipe Taper là ren theo tiêu chuẩn Mỹ và Canada. là ren côn, nghĩa là đường kính của ren thay đổi dọc theo chiều dài của ren và có góc chân ren là 60 độ (góc được tạo giữa đỉnh và đáy ren là 60 độ)  như hình bên dưới.
